Dây chuyền hồ sợi - Nam Phú

Thứ Sáu, 08/12/2017

Hệ thống điện điều khiển máy hồ sợi Sucker Muller

- Khách hàng: Công Ty Cổ Phần Dệt May Nam Phú (KCN -Tân Bình)

Hoàn thành: Tháng 10 năm 2010.

Quy mô:  Máy hồ sợi là một dây chuyền gồm 9 motor đồng bộ, 02 motor pump hồ, 04 motor trục dìm, 02 motor ụ ngậm và các motor khác. Kích thước máy dài khoản 40 m, với tủ điều khiển dài 5m, hệ thống điều khiển tự động kiểm soát bằng PLC.

- Đặc điểm kỹ thuật:

 + Điều khiển đồng bộ 9 motor DC có feedback tachogenerator.

 + Hệ thống sử dụng 9 bộ driver DC loại Pasker 590P-4Q.

 + Dùng 3 bộ PLC S7 200, sử dụng màn hình HMI TP177B - Siemens.

 + Điều khiển tự động nhiệt độ máng hồ và lô sấy.

 + Các motor được điều khiển đồng bộ nhau nhờ các cảm biến sức căng loadcell hoặc dancer.

anh

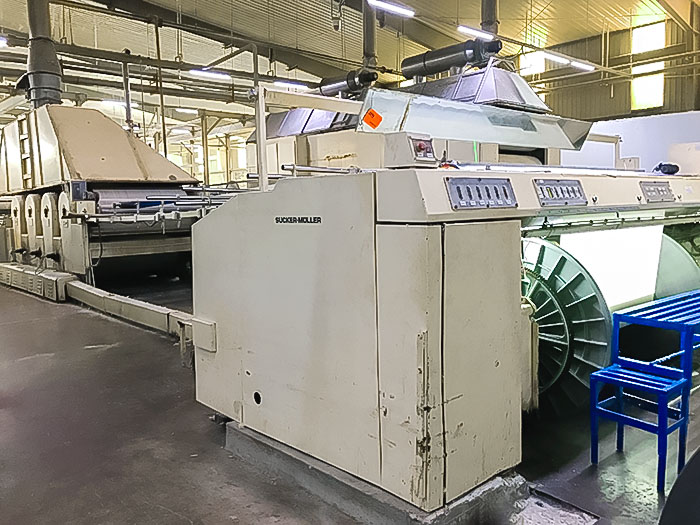

Cấu tạo trục thu và lô sấy máy hồ sợi Nam Phú.



anh

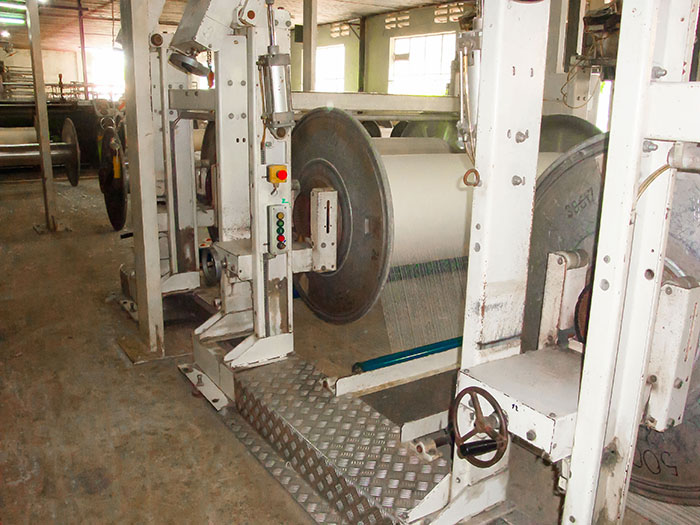

Bộ phận trục canh máy hồ sợi.



anh

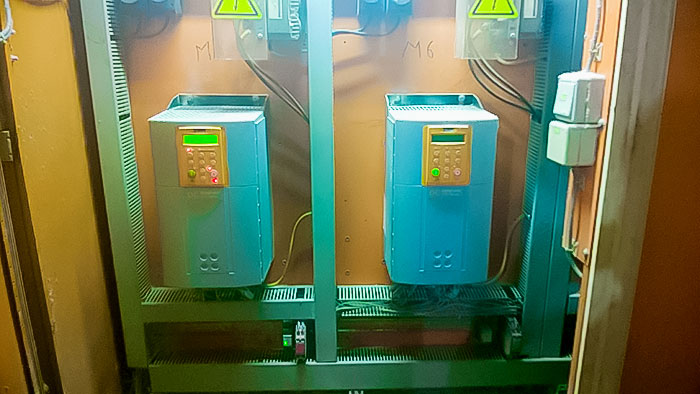

Tủ điện máy hồ sử dụng driver DC Pasker 590P-4Q



anh
Màn hình thao tác vận hành máy.
