Dây chuyền nhuộm vải Monforts- Nam định

Thứ Năm, 04/10/2018

Hệ thống điều khiển dây chuyền nhuộm vải liên tục Monforts 6500.

Khách hàng: Công ty Cổ Phần Dệt Lụa Nam Định. ( KCN Hòa Xá - Nam Định)

Hoàn thành: Tháng 09 năm 2018.

Quy mô: Tủ điện máy Monforts dài 10m, dây chuyền máy dài 30m với 16 biến tần điều khiển 10 motor đồng bộ, 6 motor quạt và mở rộng 3 trạm slave.

Đặc điểm kỹ thuật:

  + Tủ điều khiển hệ thống bằng PLC S7- 300 ( CPU 315-2DP), mở rộng 3 trạm slave ET200M truyền thông qua mạng profibus chuẩn.

  + Điều khiển đồng bộ 10 motor AC qua biến tần ABB-ACS550 feedback encoder ENC58-1000 xung, 02 biến tần quạt thải và 04 biến tần quạt tuần hoàn buồng sấy.

  + Điều khiển tự động nhiệt độ buồng sấy, pump cấp mức dung dịch kuster, nhiệt hồng ngoại...

  + Điều khiển tự động lực căng bằng các cảm biến lực căng dancer/loadcell.

  + Sử dụng màn hình TP1500-Siemens và nhiều thiết bị khác trong tủ.

  + Hệ thống điện thông minh, mức độ vận hành cần độ chính xác cao, điều khiển theo một chu trình.

anh

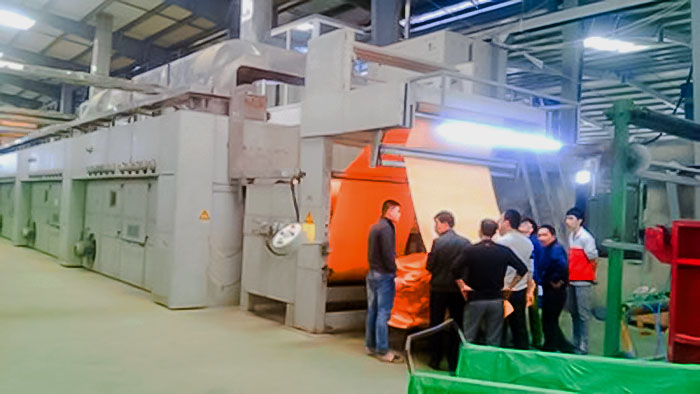

Dây chuyền nhuộm vải liên tục- Nam Định



anh

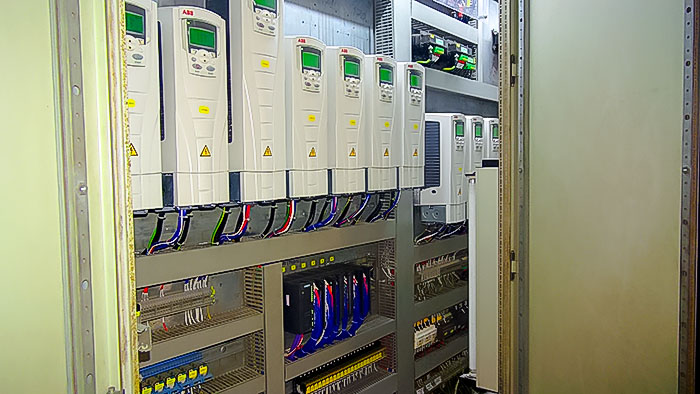

Tủ biến tần đồng bộ máy nhuộm



anh

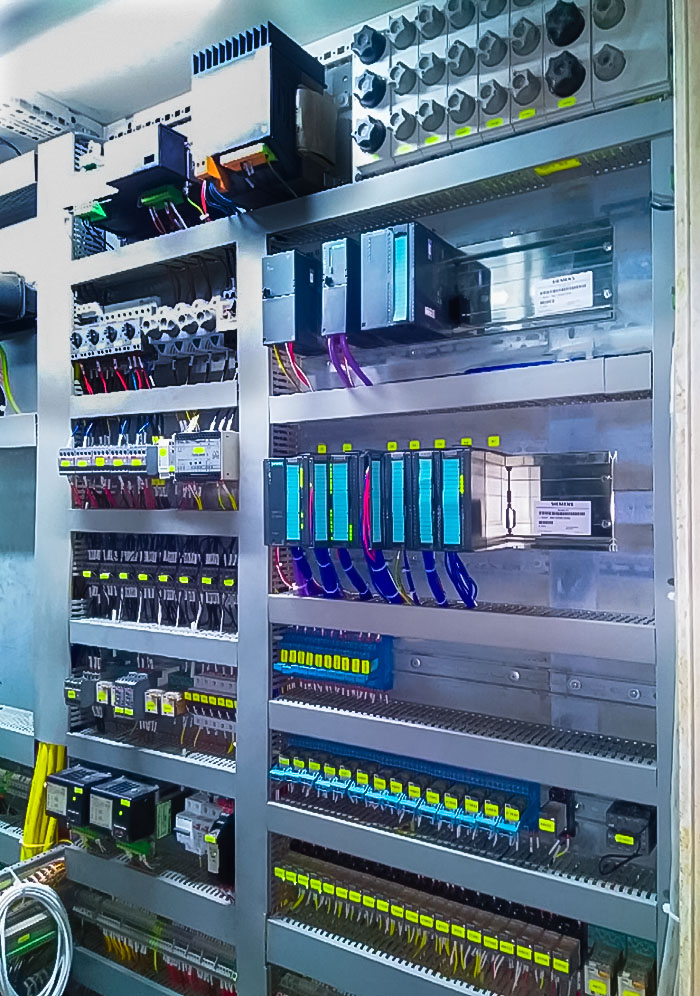

Trạm PLC S7300 và các module ET200M.



an

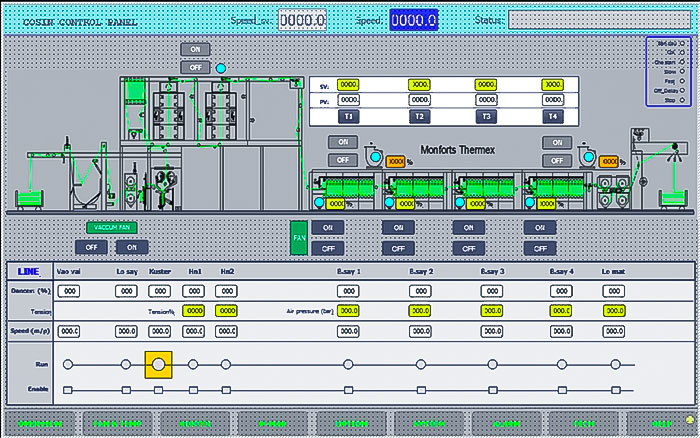

Màn hình cài đặt thông số
