Dây chuyền nhuộm vải Padsteam-Nam Định

Thứ Năm, 04/10/2018

Hệ thống điều khiển dây chuyền nhuộm vải liên tục Padsteam Benninger.

Khách hàng: Công ty Cổ Phần Dệt Lụa Nam Định. ( KCN Hòa Xá - Nam Định)

Hoàn thành: Tháng 10 năm 2018.

Quy mô: Tủ điện máy Padsteam dài 12m, dây chuyền máy dài 50m với 26 biến tần điều khiển 26 motor đồng bộ, 4 motor quạt thải và mở rộng 4 trạm slave.

Đặc điểm kỹ thuật:

  + Tủ điều khiển hệ thống bằng PLC S7- 300 ( CPU 315-2DP), mở rộng 4 trạm slave ET200M truyền thông qua mạng profibus chuẩn.

  + Điều khiển đồng bộ 26 motor AC qua biến tần ABB-ACS580, 02 biến tần pump cấp dung dịch, 04 quạt thải chạy ON/OFF.

  + Điều khiển tự động nhiệt độ 9 box giặt, cấp mức dung dịch booter theo sensor mức, cấp hóa chất qua valve tuyến tính/lưu lượng...

  + Điều khiển tự động duy trì cấp hơi bão hòa từ bồn chưng qua buồng Steam qua valve tuyến tính.

  + Nhiệt độ lô sấy được cấp tự động qua valve tuyến tính nhờ các cảm biến áp suất.

  + Điều khiển tự động lực căng bằng các cảm biến lực căng dancer/loadcell.

  + Sử dụng màn hình TP1500-Siemens và nhiều thiết bị khác trong tủ.

  + Hệ thống điện thông minh, mức độ vận hành cần độ chính xác cao, điều khiển theo một chu trình.



anh

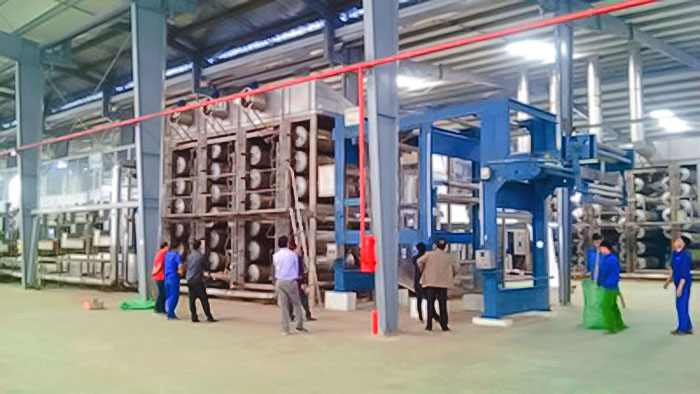

Cấu tạo dây chuyền máy nhuộm Benninger



anh

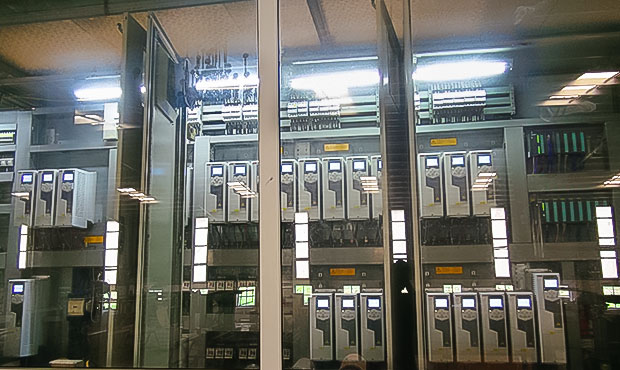

Cabinet tủ điện điều khiển máy Padsteam



anh

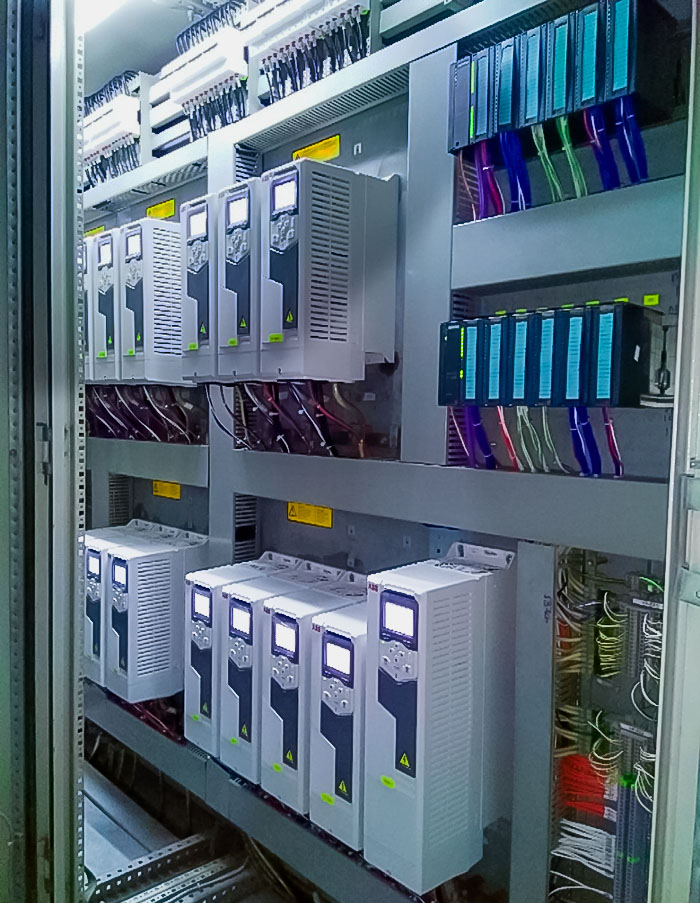

Driver biến tần ACS 580 & trạm ET200M mở rộng



anh

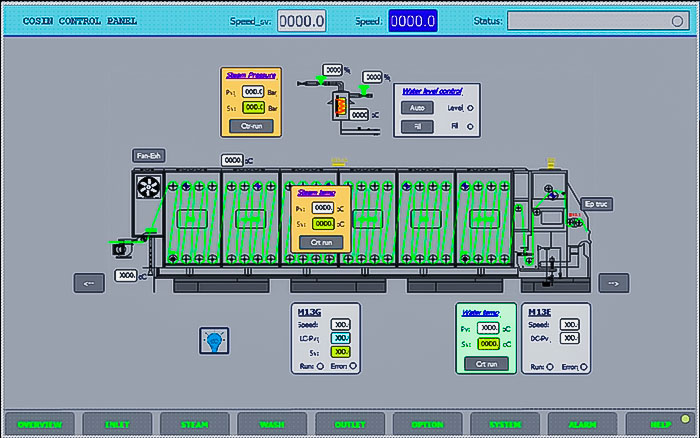

Màn hình cài đặt buồng Steam
