Dây chuyền hoàn tất- định hình vải máy Sanfor- Dệt 8/3

Thứ Sáu, 21/06/2019

Hệ thống điều khiển dây chuyền hoàn tất máy Sanfor-Korea

Khách hàng: Công Ty TNHH MTV Dệt 8/3.  ( KCN Phố nối B - Hưng Yên)

Hoàn thành: Tháng 09 năm 2014.

Quy mô: Tủ điện máy Sanfor dài 3m, dây chuyền máy dài 20m với 07 biến tần điều khiển 07 motor AC đồng bộ, ngoài ra còn có motor chỉnh căng/trùng bành su.

Đặc điểm kỹ thuật:

  + Tủ điều khiển hệ thống gồm 3 trạm PLC S7- 1200 truyền thông qua mạng profinet.

  + Điều khiển đồng bộ 07 motor AC qua biến tần ABB-ACS355 feedback encoder ENC58, 01 biến tần motor chỉnh căng/trùng bành su.

  + Điều khiển tự động nhiệt độ lô sấy sơ bộ, lô bành su và lô sấy bành nỉ qua valve tuyến tính.

  + Điều khiển tự động lực căng bằng các cảm biến lực căng dancer/loadcell.

  + Cho phép cài đặt và điều chỉnh độ co vải.

  + Sử dụng màn hình KTP1000-Siemens và nhiều thiết bị khác trong tủ.

  + Hệ thống có bộ phận phun hơi ẩm vào vải trước khi vào bành su.

anh

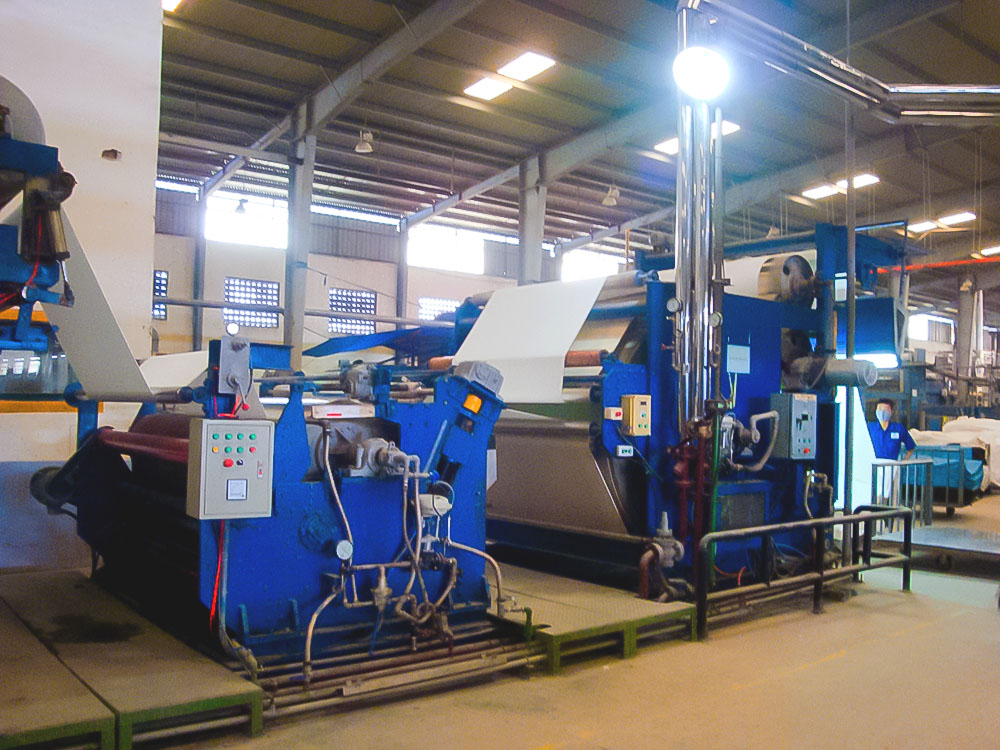

Bộ phận bành su và bành nỉ



anh

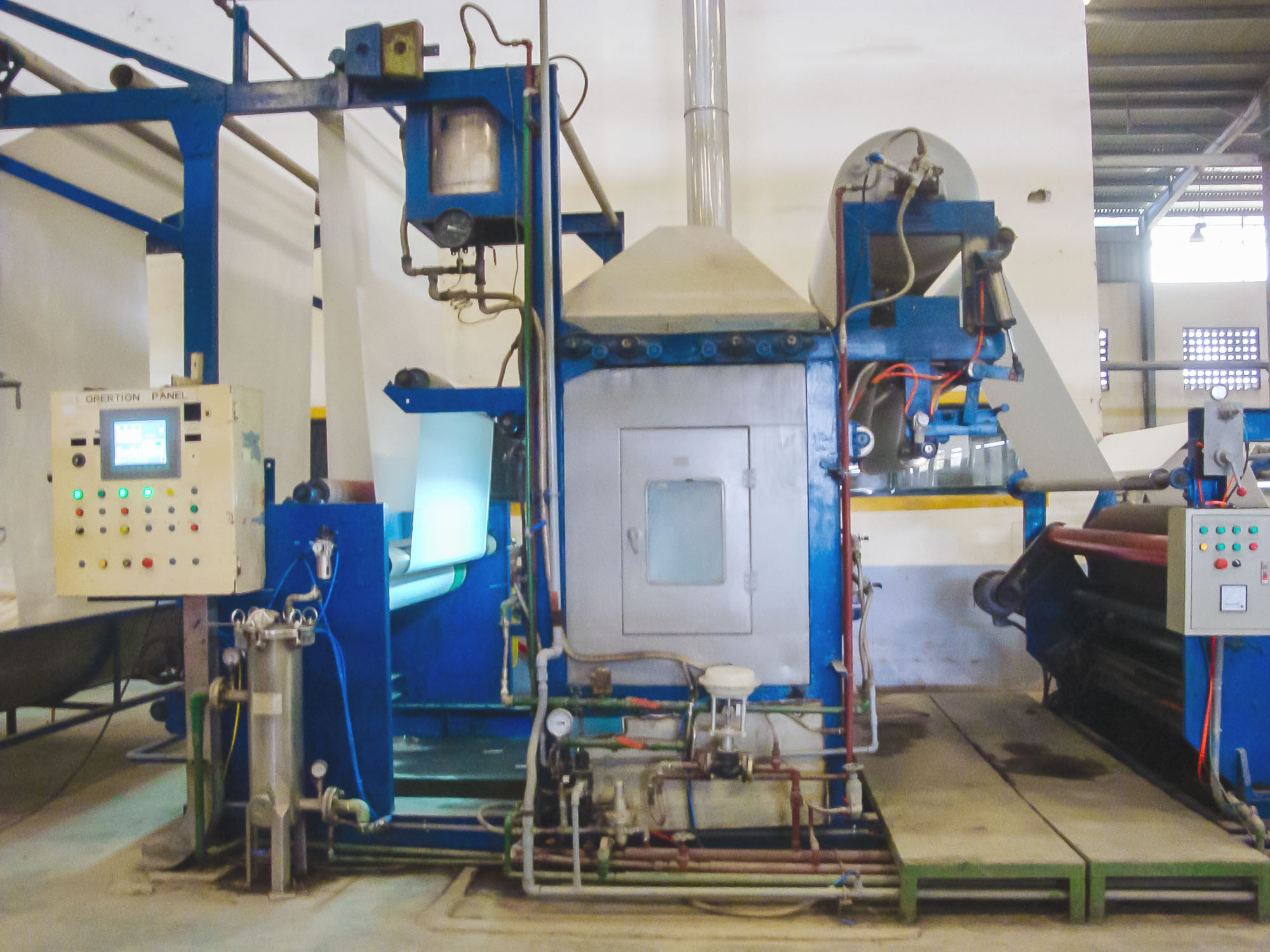

Bộ phận phun ẩm & lô sấy sơ bộ



anh

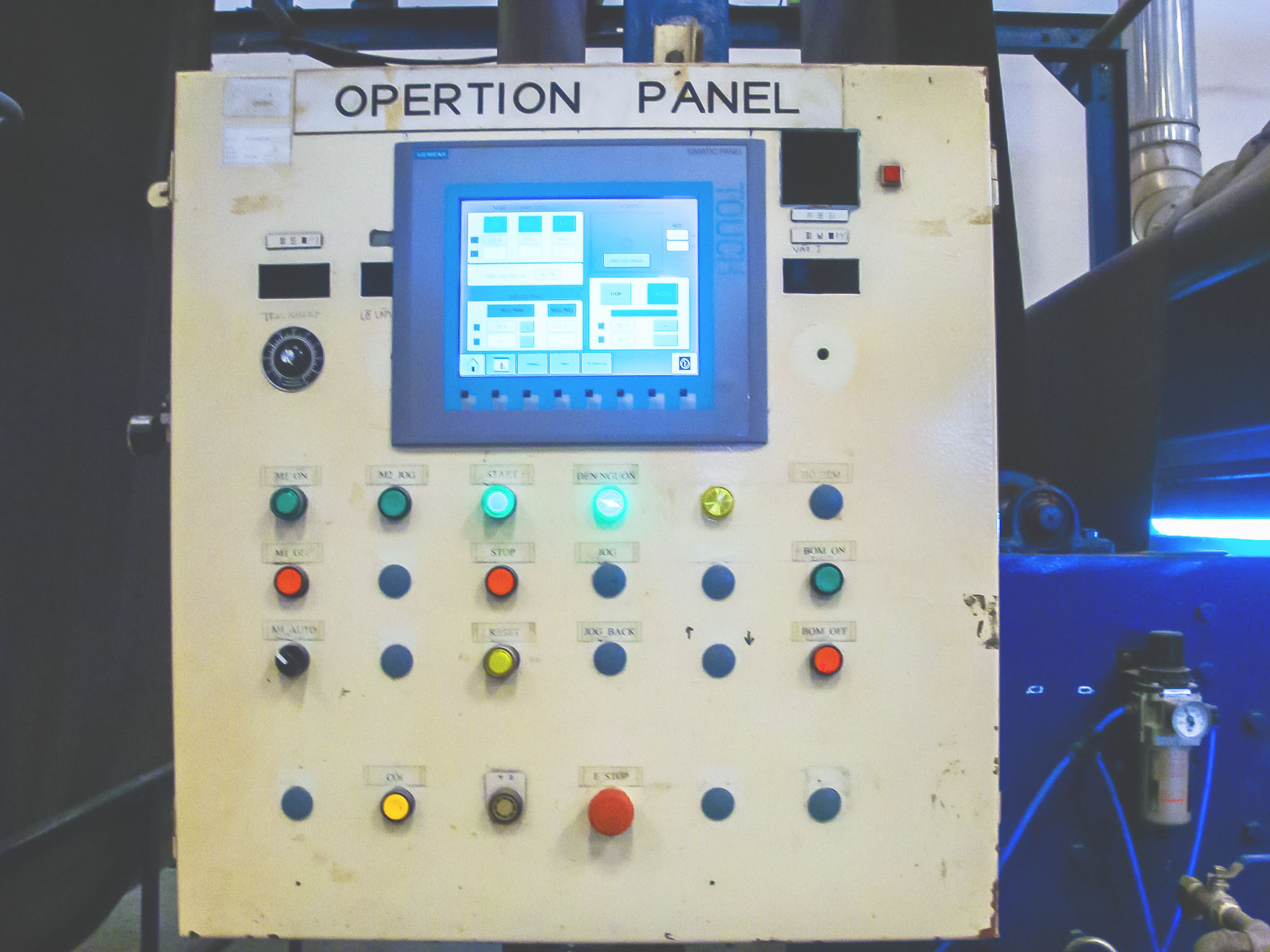

Panel vận cài đặt thông số máy.



Bài viết liên quan

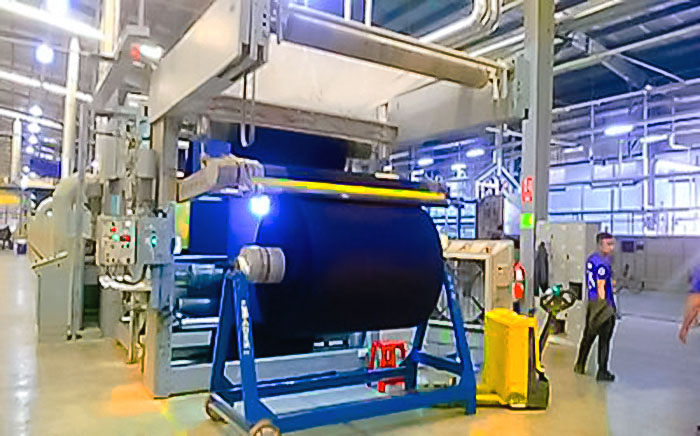

Dây chuyền hoàn tất- định hình vải máy Văng 10 buồng- Vinatex ĐN
