Dây chuyền máy ghép sợi-Phước Thịnh

Thứ Tư, 10/07/2019

Hệ thống điều khiển máy ghép sợi Sucker Muller.

- Khách hàng: Công ty Cổ Phần Đầu Tư Dệt Phước Thịnh Phú – Q12

- Hoàn thành: Tháng 12 năm 2013.

- Số lượng:  gồm 01 máy ghép sợi.

- Quy mô:  Máy ghép sợi là một dây chuyền gồm 01 motor trục thu chính, 1 motor trục cuộn, 2 motor ụ ngậm. Máy ghép sợi dài 30m, với tủ điều khiển dài 4m. Hệ thống điều khiển tự động kiểm soát bằng PLC.

- Đặc điểm kỹ thuật:

 + Hệ thống điều khiển bằng PLC S7- 1200 kết nối qua chuẩn Profinet, sử dụng màn hình HMI KTP600 - Siemens.

 + Điều khiển 2 motor đồng bộ bằng bộ biến tần INVT-GD35 có feedback encoder.

 + Điều khiển tự động lực căng sợi bằng các cảm biến lực căng dancer/loadcell.

 + Tự động thay đổi vận tốc trục thu theo sensor đường kính trục xả ( Đường kính lớn vận tốc nhanh và ngược lại đường kính nhỏ vận chậm lại).

anh

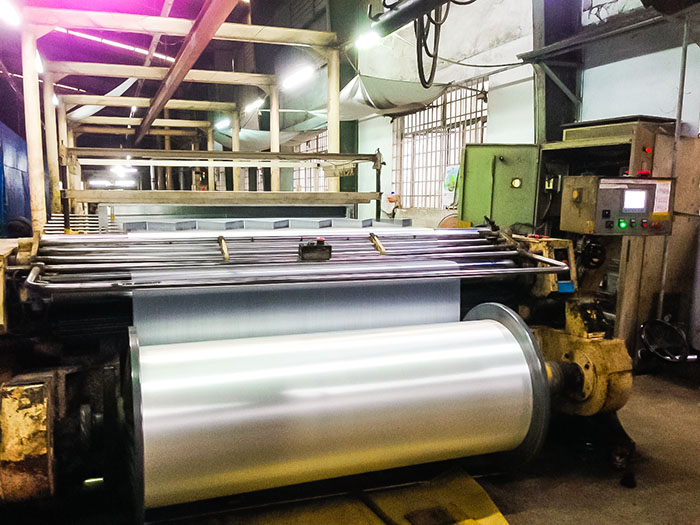

Bộ phận trục thu máy ghép sợi



anh

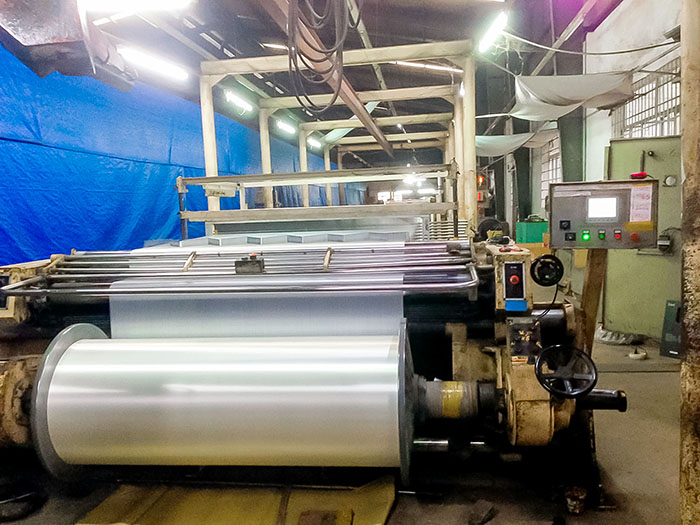

Bộ phận trục thu và panel vận hành



anh

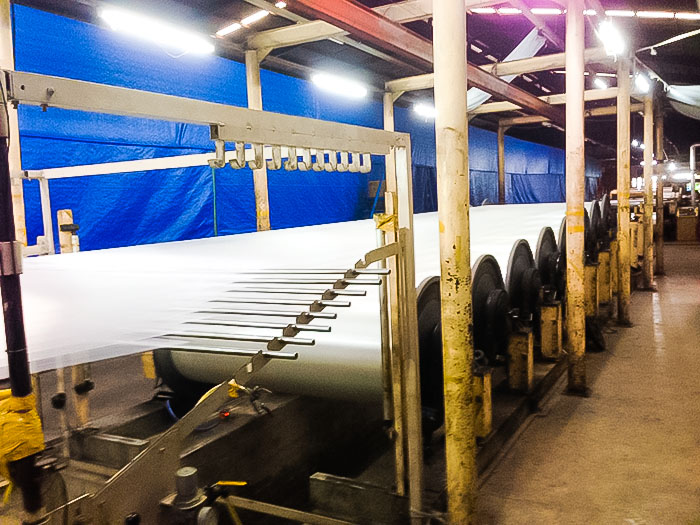

Cấu tạo bộ phận trục xả sợi



anh

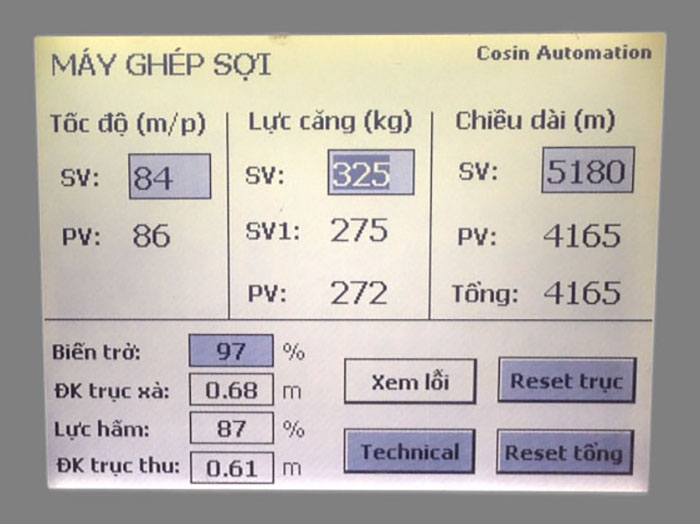

Màn hình cài đặt thông số máy
