Dây chuyền máy hồ sợi-Quảng Phú NT

Thứ Năm, 27/06/2019

Hệ thống điều khiển máy hồ sợi Moenus Sucker

- Khách hàng: Công Ty Cổ Phần Dệt May Quảng Phú ( thuộc Tổng công ty Phong Phú)

- Hoàn thành: Tháng 11 năm 2017.

- Số lượng:  Gồm 02 máy hồ sợi.

- Quy mô:  Máy hồ sợi là một dây chuyền gồm 5 motor đồng bộ, 01 motor pump hồ, 02 motor trục dìm, 02 motor ụ ngậm và các motor khác. Kích thước máy dài khoản 40 m, với tủ điều khiển dài 4m, hệ thống điều khiển tự động kiểm soát bằng PLC.

- Đặc điểm kỹ thuật:

 + Hệ thống điều khiển bằng PLC S7- 1200 kết nối qua mạng profinet, sử dụng màn hình HMI TP1500 - Siemens.

 + Điều khiển 5 motor đồng bộ bằng bộ biến tần ABB-ACS 550, có feedback encoder Datalogic ENC58

 + Điều khiển tự động nhiệt độ máng hồ và lô sấy.

 + Điều khiển tự động lực căng bằng các cảm biến lực căng dancer/loadcell.

 + Một số điều khiển phụ khác: bơm hồ, khuấy, các motor điều khiển bộ phận trục thu sợi...

anh

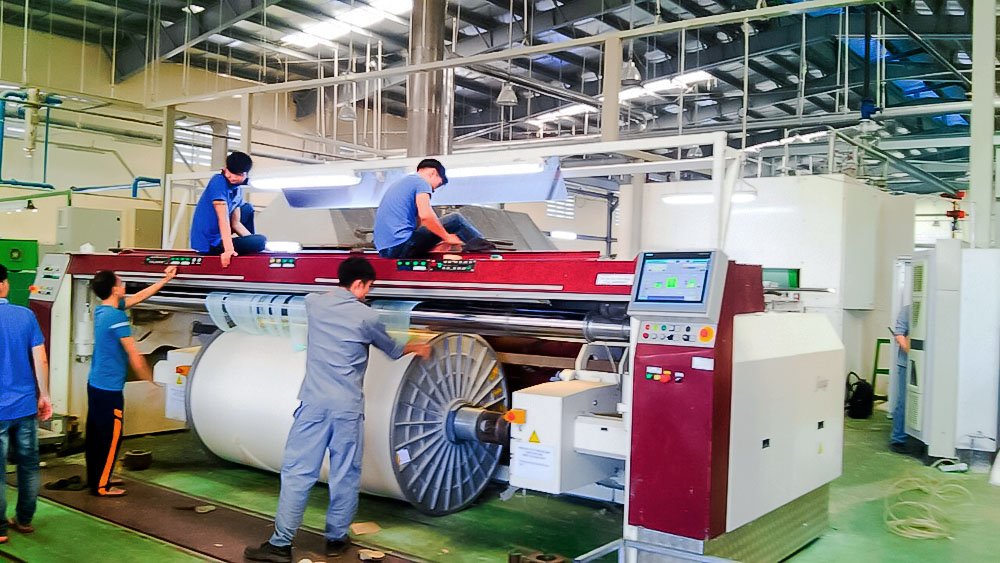

Bộ phận trục thu dây chuyền máy hồ sợi



anh

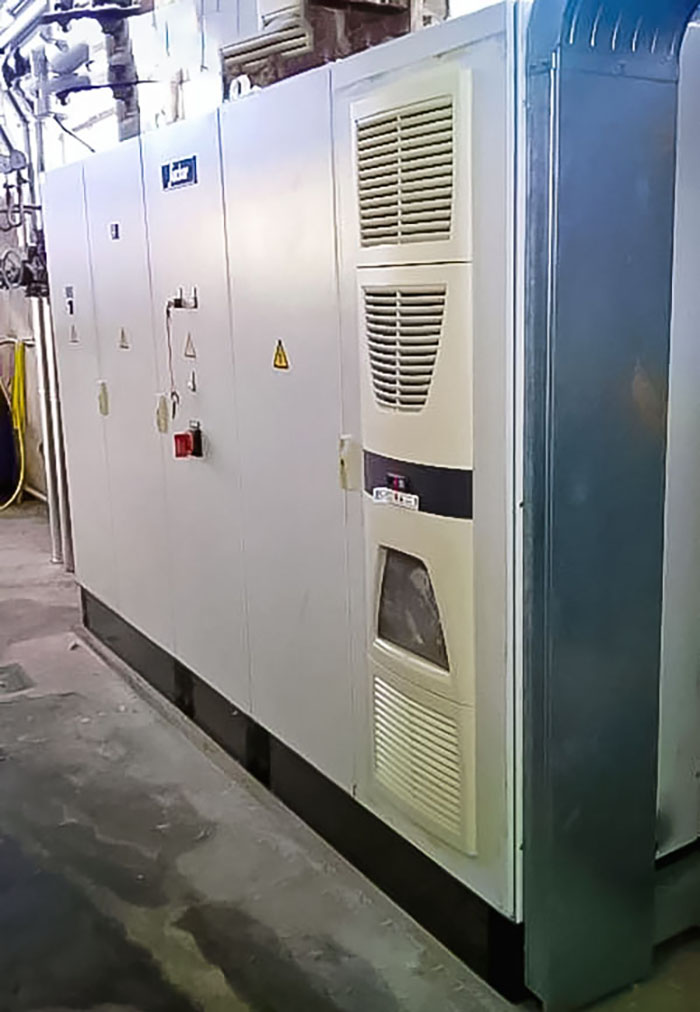

Cabinet máy hồ sợi.



anh

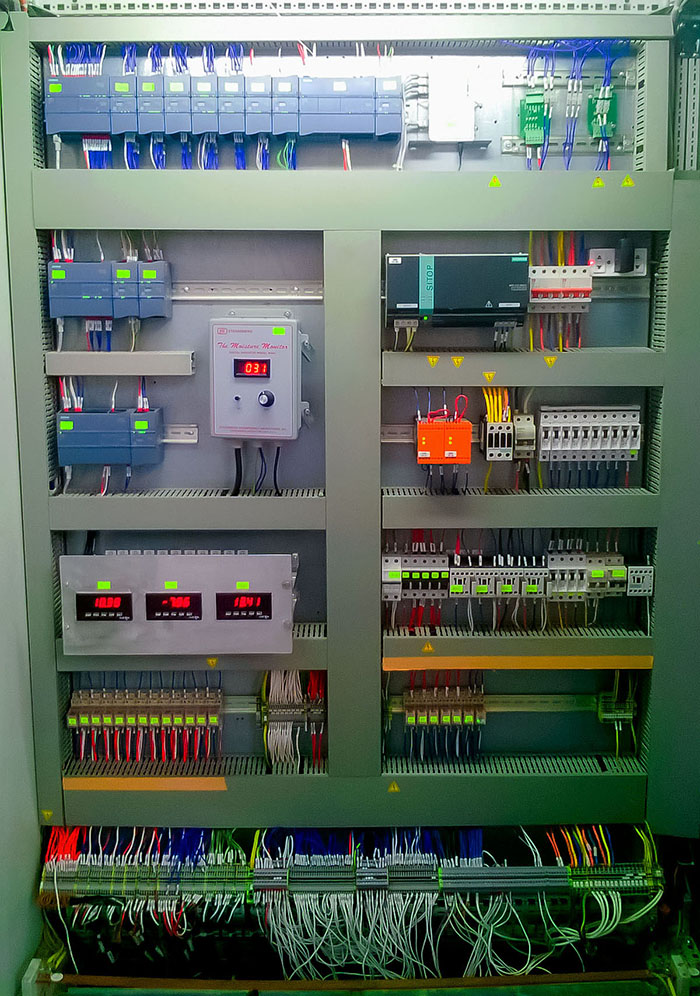

Tủ điện PLC điều khiển máy hồ sợi



anh

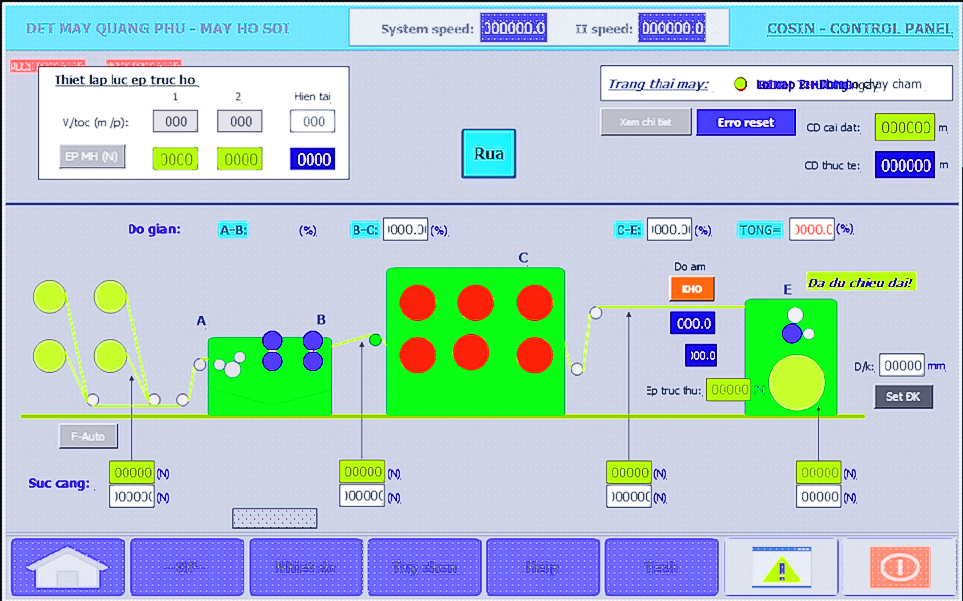

Màn hình cài đặt thông số máy



Bài viết liên quan

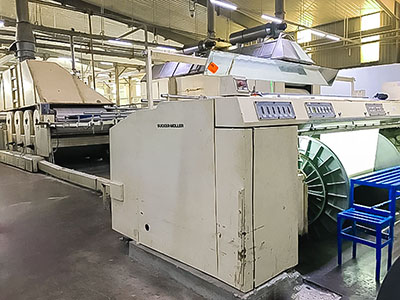

Dây chuyền hồ sợi - Nam Phú
